ЗП-19Д

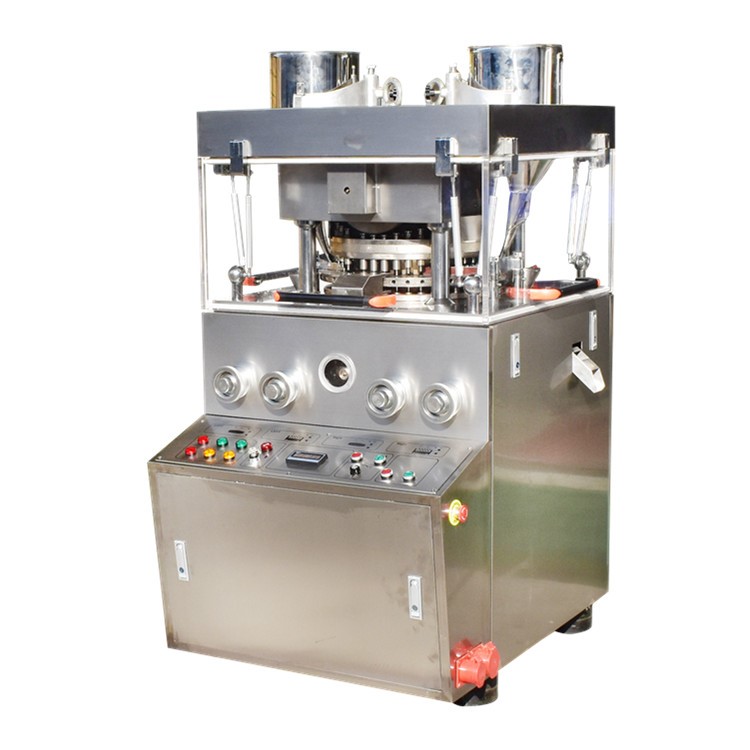

Ротационный таблеточный пресс
ЗП420-19Д
Эта машина представляет собой автоматическую вращающуюся и непрерывную таблетировочную машину двойного прессования, которая прессует гранулированное сырье в круглые таблетки, таблетки с надписями и двухцветные таблетки специальной формы.Он в основном используется для производства таблеток в фармацевтической промышленности, а также подходит для химических, пищевых, электронных и других промышленных предприятий.
Главная особенность
1. Внешняя крышка полностью закрыта из нержавеющей стали, а внутренний стол изготовлен из нержавеющей стали, что позволяет сохранять блеск поверхности и предотвращать перекрестное загрязнение, а также соответствует требованиям GMP.
2. Благодаря перспективному окну из плексигласа можно видеть состояние планшета, а боковые панели можно полностью открыть, что упрощает внутреннюю очистку и обслуживание.
3. Все органы управления и элементы управления хорошо расположены.
4. Устройство регулирования скорости с преобразованием частоты используется для электрического регулирования скорости, оно простое в эксплуатации, стабильное во вращении, безопасное и точное.
5. Оснащен устройством защиты от перегрузки, он может автоматически останавливаться при перегрузке давления.
6. Реализовать мехатронику, используя сенсорные клавиши и экранный дисплей.
7. Будьте первым, кто испытает полуавтоматическое смазочное устройство и пылезащитное устройство из плексигласа в верхней части проигрывателя.
8. Система трансмиссии герметично закрыта в масляном баке под главным двигателем, который является независимым компонентом.
это безопасно отделено, взаимного загрязнения не будет, а часть трансмиссии пропитана масляной ванной, которая легко рассеивает тепло и изнашивается.
9. Оснащен устройством всасывания порошка, которое может поглощать пыль в прессовом помещении.
10. Изнашиваемые детали, такие как верхняя направляющая, питатель, бункер, трансмиссионный червяк, устройство для измерения порошка и т. д., имеют общую структуру с продуктами ZP33, что способствует стандартизации, обобщению и сериализации.
Основные технические параметры
Модель | ЗП420-19Д |
Номер пуансона | 19 |
Макс.Давление (Кн) | 120 |
Макс.Диаметр пресса (мм) | 40 |
Макс.глубина заполнения (мм) | 30 |
Максимальная толщина таблетки (мм) | 15 |
Скорость поворотного стола (R/M) | 0-20 |
Производственная мощность (таблеток/час) | Один цвет 45000два цвета22500 |
Мощность двигателя (кВт) | 5.5 |
Размеры (мм) | 1250×980×1650 |
Общий вес (кг) | 1850 |
Основной список электрической конфигурации
Имя | Модель | производитель |
мотор | 5,5 дюйма/6 дюймов | Шанхай Хэнгли |
Инвертор | Артикул 132F0028 | Данфосс, Дания |
контактор | 3ТБ40-22-0Х | Сименс |
реле | MY4N-J24VDC | Омрон |
тепловое реле | ДЖР36Б-20 | Шанхай Хуатонг |
Магнитный балласт люминесцентной лампы | БПЛ9В220ВБ2СК | Филипс |
Маленький трехфазный автоматический выключатель | Д247-63 | Шанхай Хуатонг |
Аварийный выключатель | АР22В2Р-11Р | Фудзи, Япония |
ключ зажигания | AR22JR-3A11A | Фудзи, Япония |
индикатор | ДР22Е3Л-Э4Г | Фудзи, Япония |
Концевой выключатель | LX19-001 | Шанхай Хуатонг |
вытяжной вентилятор | ФК3321.100 | Шанхай Лейпу Электрик |
кнопка управления | LAY7 | Шанхай Хуатонг |
прилавок | Пример сопоставления с машиной 40:1×19 | Шанхайский завод по производству метра оборотов с маховиком |
эхолот | АД16-22СМ/Р | Шанхайский второй промышленный электрический завод |
Клеммный блок | TD1530/медь -10 | Шанхай Синьтун |
Список материалов машины
Имя | Материал | Термическая обработка поверхности твердость |
Проигрыватель | 1QT500-7Производство чугуна (стандартная конфигурация) 245#твердый хром сталь (опционально) Пластина из нержавеющей стали 3SS304 (опционально) | Нет |
Материалы центрального вала и приводного вала | GB/T3077-1999 Указанный углерод 40CrMedium легированная конструкционная сталь | Нет |
червячная передача главной передачи | GB/T1176-1987 Указано ZQSn10-1Оловянная бронза | Твердость термообработки поверхности составляет HRC45-48. |
Червячная передача | GB/T3077-1999Указанный средний углерод 40Cr структура сплава | Твердость термообработки поверхности составляет HRC45-48. |
Прижимное колесо | GB/T1222-1984 Указано GCr15Высокоуглеродистый хромсодержащая подшипниковая сталь | Твердость термообработки внешней поверхности поверхность прижимного ролика HRC60-62. |
рельсовая направляющая | usdGB/T1222-1984 Указано GCr15Высокоуглеродистый хромсодержащая подшипниковая сталь | Термическая обработка поверхности твердость стальной направляющей в контакте с пуансоном: HRC58-62. |
Фидер | Оловянная бронза ZQSn6-6-3, Хромирование | Нет |
Стол средний тарелка | не ниже GB9439-1998, указанный HT200cast железо | Нет |
Главный Материал | не ниже GB9439-1998, указанный HT200 Cast производство железа | Нет |
бункер | Нержавеющая сталь (OCr18Ni9) | Нет |
панельный корпус | Нержавеющая сталь (OCr18Ni9) | Нет |
Крышка рамы верхнего прижимного ролика | Нержавеющая сталь (OCr18Ni9) | Нет |
