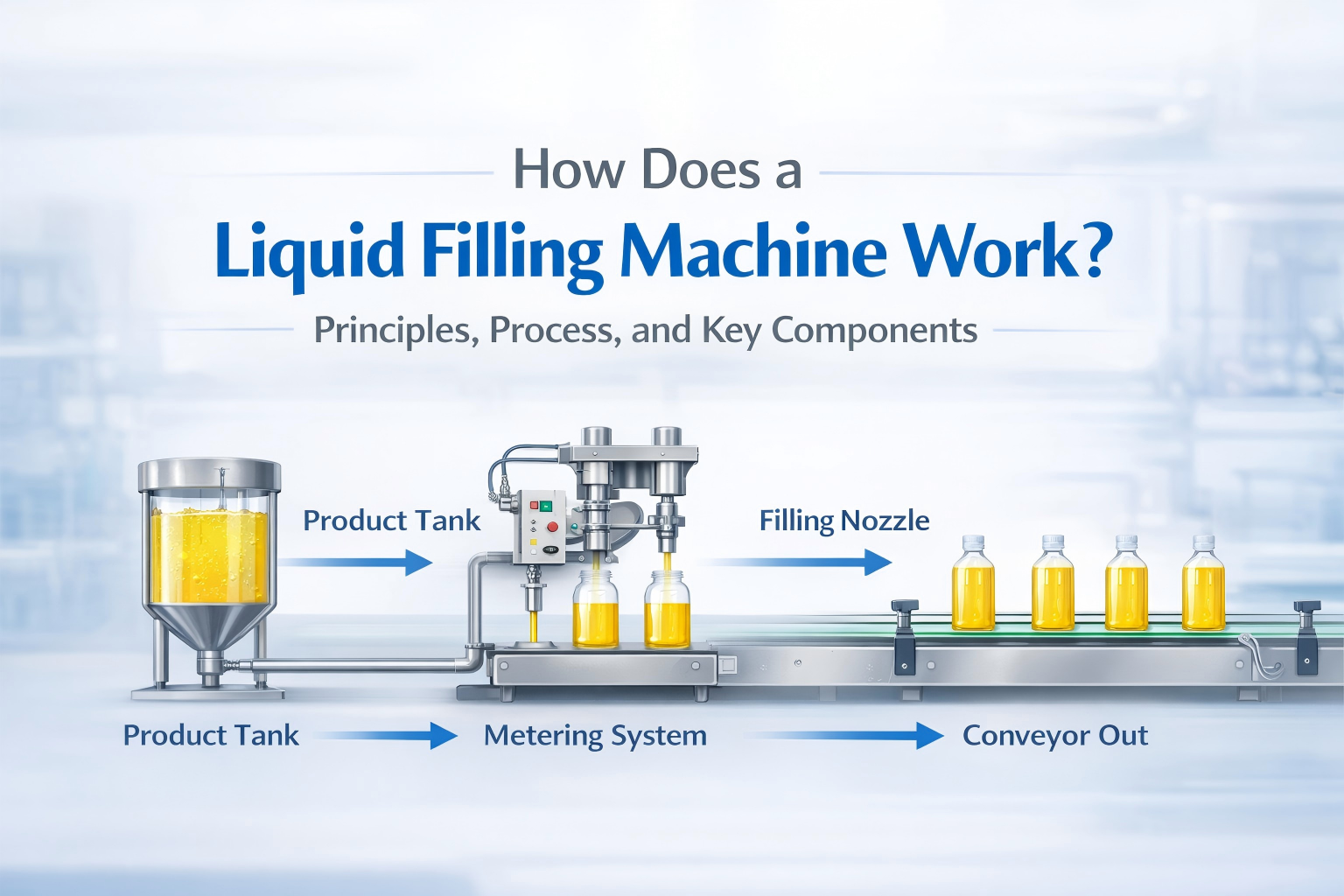

Как работает машина для розлива жидкостей? Принципы, процесс и ключевые компоненты

Машины для розлива жидкостей широко используются в таких отраслях, как упаковка продуктов питания, напитков, фармацевтических, косметических и химических веществ. Независимо от того, является ли продукт водой, сиропом, маслом, моющим средством, лосьоном или шампунем, цель разливочной машины одна и та же: точно, эффективно и последовательно доставлять контролируемое количество жидкости в каждый контейнер.

Однако не все разливочные машины работают одинаково. Различные продукты имеют разные характеристики потока, а разные производственные линии предъявляют разные требования к скорости, точности и гигиене. Вот почему важно понять принцип работы машины для розлива жидкостей, прежде чем выбирать оборудование для вашей производственной линии.

В этом руководстве мы объясняем, как работает машина для наполнения жидкостью, основной процесс наполнения, ключевые компоненты, используемые в нем, различные принципы наполнения и факторы, влияющие на точность наполнения.

Ключевой вывод

Если вы хотите понять, как работает машина для розлива жидкостей, сосредоточьтесь на следующих основных моментах:

• Машина для наполнения жидкостью контролирует перемещение продукта из резервуара для хранения в контейнер.

• Принцип работы зависит от метода наполнения, например, гравитационного, поршневого, насосного, переливного или чистого веса.

• На точность наполнения влияет продукт, конструкция машины, настройки и условия эксплуатации.

Понимание этих основ может помочь вам выбрать правильную машину, улучшить стабильность наполнения и уменьшить производственные проблемы.

Каков принцип работы машины для наполнения жидкостью?

Принцип работы машины для наполнения жидкостью прост: машина перекачивает определенное количество жидкости из источника продукта в контейнер, используя метод контролируемого наполнения.

На практике этот процесс включает в себя несколько скоординированных шагов. Машина должна обнаружить контейнер, правильно его расположить, контролировать поток продукта, в нужный момент прекратить наполнение и переместить наполненный контейнер на следующий этап упаковки.

В зависимости от типа машины наполнение может контролироваться:

• Объем

• Уровень жидкости

• Давление

• Time

• Масса

Например, поршневая разливочная машина контролирует продукт, используя поршневой цилиндр для дозирования измеренного объема, в то время как разливочная машина по весу нетто использует датчики взвешивания, чтобы остановить наполнение при достижении заданного веса.

По своей сути принцип работы основан на трех функциях:

1. Поставка продукции

2. Контроль объема или количества

3. Точная разгрузка в контейнер

Основной процесс наполнения жидкостью, шаг за шагом

Хотя конструкции машин различаются, большинство систем наполнения жидкостью имеют схожую производственную последовательность.

Шаг 1: Кормление в контейнере

Пустые бутылки или контейнеры подаются в разливочную машину вручную или по конвейеру. На автоматических линиях этот этап обычно связан с устройством для разборки бутылок или конвейерной системой.

Шаг 2: Расположение контейнера

Машина помещает каждую бутылку под насадку для наполнения. Датчики или механические направляющие помогают обеспечить правильное выравнивание контейнера перед началом наполнения.

Шаг 3: Доставка продукта

Жидкий продукт перекачивается из резервуара, бункера или резервуара для хранения через трубы или насосы в систему наполнения.

Шаг 4: Учет или контроль

Машина измеряет количество заливаемой жидкости. Это можно сделать с помощью смещения поршня, вращения насоса, измерения расхода по времени, уровня перелива или контроля взвешивания.

Шаг 5: Заполнение

Заправочное сопло подает продукт в контейнер. В зависимости от жидкости насадка может быть спроектирована таким образом, чтобы уменьшить капание, разбрызгивание или пенообразование.

Шаг 6: Остановка заполнения

Как только целевой объем, уровень или вес достигнуты, машина прекращает подачу жидкости.

Шаг 7: Выписка и перевод

Заполненные контейнеры переходят на следующий этап, например, на укупорку, маркировку, индукционную запайку или картонирование.

Ключевые компоненты, участвующие в процессе наполнения

Работа машины для наполнения жидкостью зависит от нескольких ключевых компонентов, работающих вместе. Каждая деталь играет роль в производительности, скорости и точности наполнения.

Основные компоненты машины для розлива жидкостей

Компонент	Функциональный
Бак для продукта или бункер	Сохраняет жидкость перед наполнением
Насосная или поршневая система	Перемещает и дозирует жидкость
Заправочное сопло	Разливает жидкость в контейнеры
Клапаны	Включает и выключает поток продукта
Датчики	Обнаруживает бутылки, положение или условия наполнения
Конвейерная система	Перемещает бутылки через машину
ПЛК/Панель управления	Управляет настройками и работой машины.
Рама и опорная конструкция	Надежно удерживает компоненты машины

Бак для продукта или бункер

Здесь жидкость хранится перед переливом в контейнеры. В некоторых системах резервуар находится под давлением или оборудован контролем уровня.

Насосная или поршневая система

Это одна из самых важных частей машины. Он определяет, как движется продукт и как контролируется объем наполнения.

Заправочное сопло

Форсунка направляет жидкость в бутылку. Конструкция насадки может влиять на противокапельную эффективность, контроль пенообразования и скорость наполнения.

Клапаны

Клапаны открываются и закрываются, чтобы регулировать поток жидкости. Изношенные или плохо подобранные клапаны могут привести к утечкам или неточному наполнению.

Датчики

Датчики используются для обнаружения присутствия бутылок, их расположения и других условий эксплуатации. Точное обнаружение имеет важное значение в автоматическом производстве.

Конвейерная система

В автоматических системах конвейер транспортирует контейнеры через зону наполнения на следующий этап упаковки.

ПЛК и система управления

Система управления позволяет операторам регулировать объем наполнения, скорость, время и параметры машины. В современных машинах также можно сохранять рецепты для бутылок и продуктов разного размера.

Как работают разные принципы наполнения

Различные разливочные машины используют разные принципы в зависимости от продукта и производственных требований.

Принцип гравитационного заполнения

Гравитационное наполнение основано на естественном потоке жидкости из более высокого резервуара для продукта в бутылку.

Как это работает:

• Жидкость хранится над заправочным патрубком.

• Клапан открывается

• Продукт стекает под действием силы тяжести

• Поток прекращается после завершения целевого объема или временного цикла.

Лучше всего для:

• Вода

• Тонкие жидкости

• Низковязкие продукты

Принцип наполнения поршня

При поршневом наполнении поршень втягивает отмеренное количество продукта в цилиндр, а затем выталкивает его в бутылку.

Как это работает:

• Поршень втягивается и втягивает продукт.

• Поршень движется вперед

• Измеряемый продукт выбрасывается через сопло.

• Цикл повторяется для каждой бутылки.

Лучше всего для:

• Сироп

• Мед

• Шампунь

• Крем

• Соус

Принцип наполнения насоса

При заполнении насосом используется насос для перемещения продукта из резервуара в сопло.

Как это работает:

• Насос запускается и перекачивает продукт.

• Машина контролирует выход по времени, количеству импульсов или вращению.

• Наполнение прекращается при достижении заданного значения.

Лучше всего для:

• Вода

• Масло

• Моющее средство

• Лосьон

• Жидкости средней вязкости

Принцип заполнения переполнения

Переливное заполнение используется, когда все бутылки должны иметь одинаковый видимый уровень наполнения.

Как это работает:

• Продукт попадает в бутылку

• Избыточная жидкость возвращается через переливной канал

• Видимый уровень наполнения остается одинаковым во всех бутылках.

Лучше всего для:

• Прозрачные бутылки

• Водоподобные жидкости

• Продукты, для которых внешний вид на полке имеет значение

Принцип заполнения веса нетто

При наполнении по весу нетто используется система взвешивания для контроля количества наполнения.

Как это работает:

• Бутылка ставится на весы

• Продукт попадает в бутылку

• Машина контролирует вес в режиме реального времени.

• Наполнение прекращается при достижении целевого веса.

Лучше всего для:

• Пищевое масло

• Химические жидкости

• Дорогостоящие продукты продаются на развес.

Что влияет на точность заполнения?

Точность наполнения является одним из наиболее важных показателей производительности машины для розлива жидкостей. Даже хорошая машина может давать нестабильные результаты, если условия эксплуатации не контролируются должным образом.

Основные факторы, влияющие на точность заполнения

• Вязкость жидкости.
  Густые и жидкие жидкости текут по-разному, поэтому могут потребоваться разные методы наполнения.

• Изменения температуры
  Температура может изменить вязкость продукта, особенно масел, сиропов, гелей и кремов.

• Стабильность давления воздуха
  Пневматическим системам необходимо стабильное давление воздуха для поддержания постоянного движения.

• Калибровка насоса или поршня
  Неправильная калибровка может привести к переполнению или недостаточному заполнению.

• Состояние клапана.
  Изношенные клапаны могут протекать или не могут точно остановить поток продукта.

• Конструкция насадки
  Неправильный выбор насадки может привести к капанию, пенообразованию или разбрызгиванию.

• Консистенция бутылки
  Нестандартные размеры бутылки могут повлиять на положение и внешний вид наполнения.

• Скорость машины.
  Слишком высокая скорость может привести к ухудшению консистенции, особенно для пенистых или вязких жидкостей.

Краткая справочная таблица

фактор	Возможное влияние на
Изменение вязкости	Непостоянный объем
Колебания температуры	Нестабильность потока
Плохая калибровка	Переполнение или недополнение
Изношенный клапан	Капание или утечка
Неправильная насадка	Пена, брызги, медленное наполнение
Несоосность конвейера	Ошибки позиционирования бутылки

Автоматический и полуавтоматический рабочий процесс

Рабочий процесс также различается в зависимости от того, является ли станок автоматическим или полуавтоматическим.

тип наполнения	Как работает	Подходит для
Полуавтоматическая машина для наполнения жидкостью	Оператор вручную размещает бутылки, начинает наполнять и убирает наполненные бутылки.	Небольшие партии, гибкое производство, меньшие бюджеты
Автоматическая машина для наполнения жидкостью	Бутылки автоматически перемещаются по конвейеру, циклы наполнения контролируются машиной, а производительность непрерывна.	Среднее и крупное производство, интегрированные линии, более высокая эффективность

Полуавтоматический процесс

В полуавтоматическом режиме:

• Оператор ставит бутылку

• Оператор запускает цикл наполнения переключателем или педалью.

• Машина заполняет контейнер

• Оператор извлекает бутылку

Это подходит для небольших операций и частой смены продукта.

Автоматический процесс

В автоматической настройке:

• Бутылки автоматически перемещаются в нужное положение

• Датчики обнаруживают наличие бутылки

• Заполнение начинается автоматически

• Наполненные бутылки подаются непосредственно на укупорку или маркировку.

Это более эффективно для высокопроизводительного производства и снижает зависимость от рабочей силы.

Общие проблемы, связанные с принципом работы

Понимание принципа работы машины для розлива жидкостей также помогает выявить распространенные проблемы в эксплуатации.

Распространенные проблемы

• Неправильный объем заполнения
  Может быть вызван плохой калибровкой, нестабильной вязкостью или изношенными дозирующими частями.

• Капает после наполнения.
  Часто связано с конструкцией форсунки, износом клапана или натяжением продукта.

• Пенообразование во время наполнения
  Обычно происходит, когда скорость наполнения слишком высока или положение сопла неподходящее.

• Несоосность бутылки.
  Причина: проблемы с конвейером, проблемы с направляющими или ошибки датчика.

• Засорение сопла
  Может произойти из-за вязких продуктов, скопления остатков или недостаточной очистки.

• Машина не запускается.
  Это может быть связано с неисправностями в электрооборудовании, активацией аварийной остановки или проблемами с подачей воздуха.

Основные советы по устранению неполадок

• Проверьте подачу воздуха и состояние питания

• Осмотрите заправочные патрубки и клапаны

• Подтвердите вязкость и температуру продукта

• Повторная калибровка настройки наполнения

• Проверьте расположение бутылки и обнаружение датчика.

• Регулярно очищайте детали, контактирующие с продуктом.

Заключение

Итак, как работает машина для наполнения жидкостью? Проще говоря, он использует контролируемый метод для передачи определенного количества жидкости из источника продукта в контейнер. Точный принцип работы зависит от типа машины, характеристик продукта и требований к наполнению.

Гравитационные, поршневые, насосные, переливные и системы наполнения нетто работают по-разному, но у них одна цель: точная, стабильная и эффективная упаковка жидкостей. Процесс наполнения зависит от правильной координации между резервуаром, системой дозирования, форсункой, клапаном, датчиками, конвейером и системой управления.

Если вы понимаете принцип наполнения и факторы, влияющие на производительность машины, вам станет намного проще выбрать правильное решение для наполнения для вашего продукта и производственной линии.

Нужна помощь в выборе машины для розлива жидкостей в зависимости от типа вашего продукта, вязкости, размера бутылки и скорости производства? Свяжитесь с нами , чтобы получить рекомендации по подходящему раствору для наполнения.

Часто задаваемые вопросы

Как машина для розлива жидкостей контролирует объем наполнения?

Машина для наполнения жидкостью может контролировать наполнение по объему, времени, давлению, уровню или весу в зависимости от конструкции и применения машины.

Каков наиболее распространенный принцип работы вязких жидкостей?

Поршневое заполнение является одним из наиболее распространенных принципов, используемых для вязких жидкостей, поскольку оно обеспечивает точный контроль объема.

Почему точность заполнения иногда нестабильна?

Нестабильная точность наполнения может быть вызвана изменениями вязкости, колебаниями температуры, изношенными клапанами, плохой калибровкой, проблемами с форсунками или нестабильными условиями эксплуатации.

В чем разница между гравитационным наполнением и насосным наполнением?

При гравитационном наполнении используется естественный поток жидкости, а при наполнении насосом используется насосный механизм для перемещения и контроля продукта.

Автоматическая машина для розлива жидкостей лучше полуавтоматической?

Это зависит от производственных потребностей. Автоматические машины лучше подходят для более высокой производительности и интегрированных линий, тогда как полуавтоматические машины подходят для небольших партий и гибкой работы.

Какой компонент является наиболее важным в машине для розлива жидкостей?

Не существует какого-то одного наиболее важного компонента, но насосная или поршневая система, форсунка, клапан и система управления оказывают большое влияние на производительность и точность наполнения.
